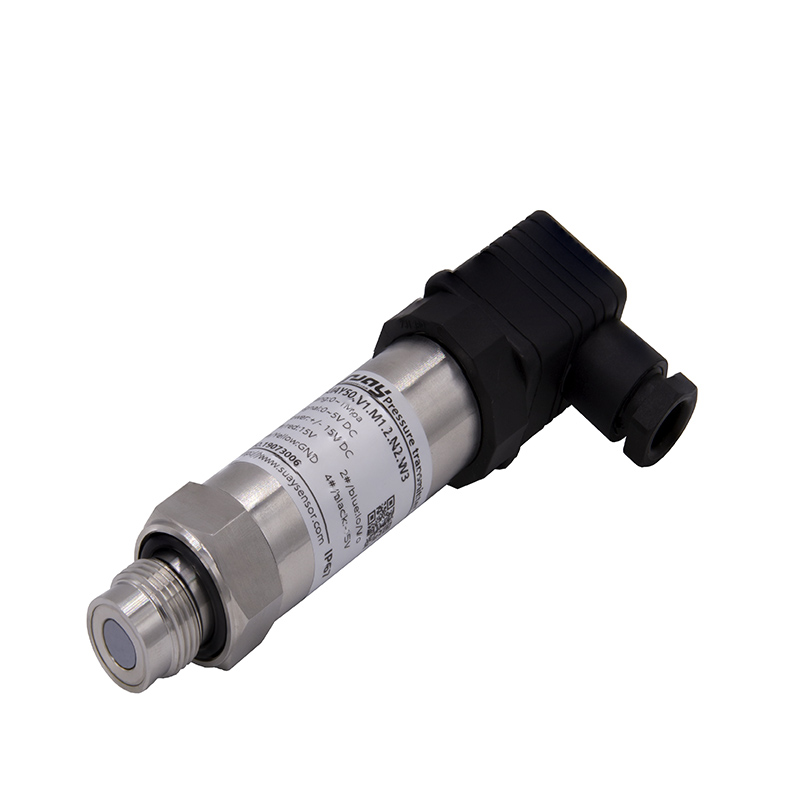

測量爆炸沖擊波的壓力傳感器

所屬分類：高頻動態壓力傳感器變送器

產品標簽：測量爆炸沖擊波的壓力傳感器。在化學爆炸或兵器試驗爆炸現場，由于爆炸時間短，爆炸壓力急速上升下降，所以對傳感器要求，能夠反應爆炸壓力的傳感器的上升時間和下降時間能夠足夠快。SUAY50高頻壓力傳感器，上升時間可以達到幾微秒，響應頻率200KHz，可以完整真實的再現爆炸沖擊波壓力的變化過程。由于爆炸現場的測量需要，我公司可根據用戶需要，設計定制傳感器的外形。

產品范圍

化學爆炸
兵器爆炸試驗
科研脈動壓力試驗
往復泵動態壓力測量

測量爆炸沖擊波的壓力傳感器

產品詳情

測量范圍	-100KPa~0-10KPa...1MPa...100MPa
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度^①	±0.1%FS ±0.25%FS ±0.5%FS
固有頻率	180KHz-500KHz 500KHz-1MHz 1MHz-2MHz
變送器帶寬	0-1KHz...3 KHz 0-20 KHz 0-200 KHz
上升時間	0-60uS 0-1uS...3uS 0-0.2uS...1uS
信號輸出/供電	0-5V 0-10V	±15VDC（典型）
	4-20mA 0-5V 0-10V 1-5V	12-36VDC（典型24VDC）
	mV信號	恒壓源/恒流源
工作溫度	-40～85℃ 特殊使用可達1200℃
補償溫度	-10～60℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年最大：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 最大：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 最大：±0.05%FS/℃
過載能力	2倍滿量程壓力或最大110MPa（取最小值）
有效測量壽命	﹥10⁶壓力循環（P:10-90%FS）
分辨率	大于10^-5（通常受限采集顯示設備，理論無限小）
抗振動性	20g，（IEC 60068-2-6）
抗沖擊性	20g， 11mS
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5 G1/2 （典型）； G1/4（可選）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	插頭型（IP65）電纜型（IP67）
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
傳感器膜片	硅/單晶硅/316L
產品重量	約200克
